紅外測溫系統使用說明書



根據人體皮膚的差異和所要測試的人體部位的不同，所測量的溫度會有所不同，原因是越是裸露在外的人體部位就越是受環境溫度的影響大。最佳在測試部位是距離手腕4-10CM處進行測量，這樣測量出在溫度更接近人體真實溫度。

 1.開機

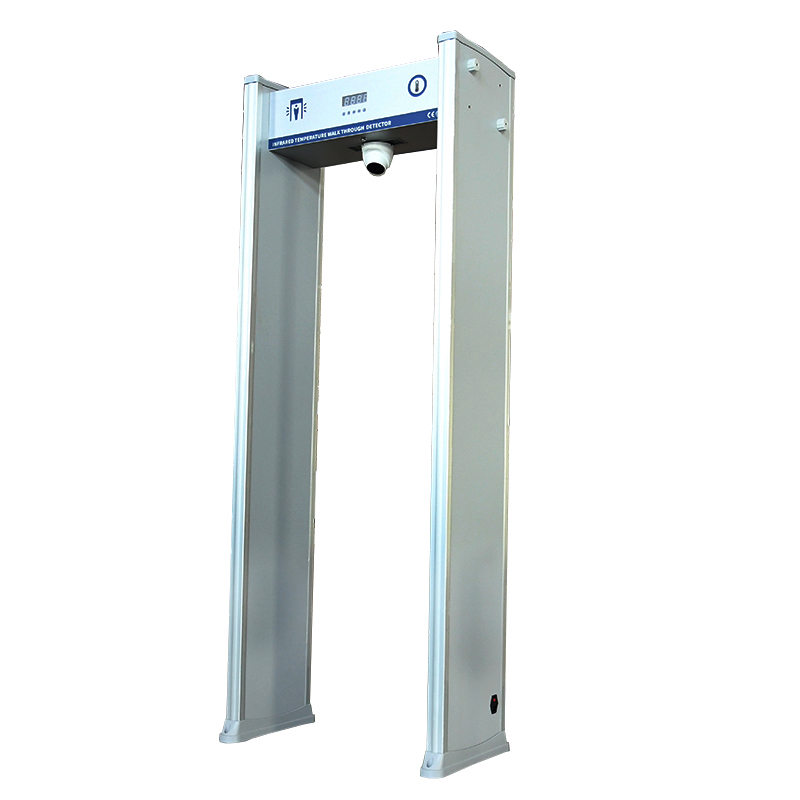

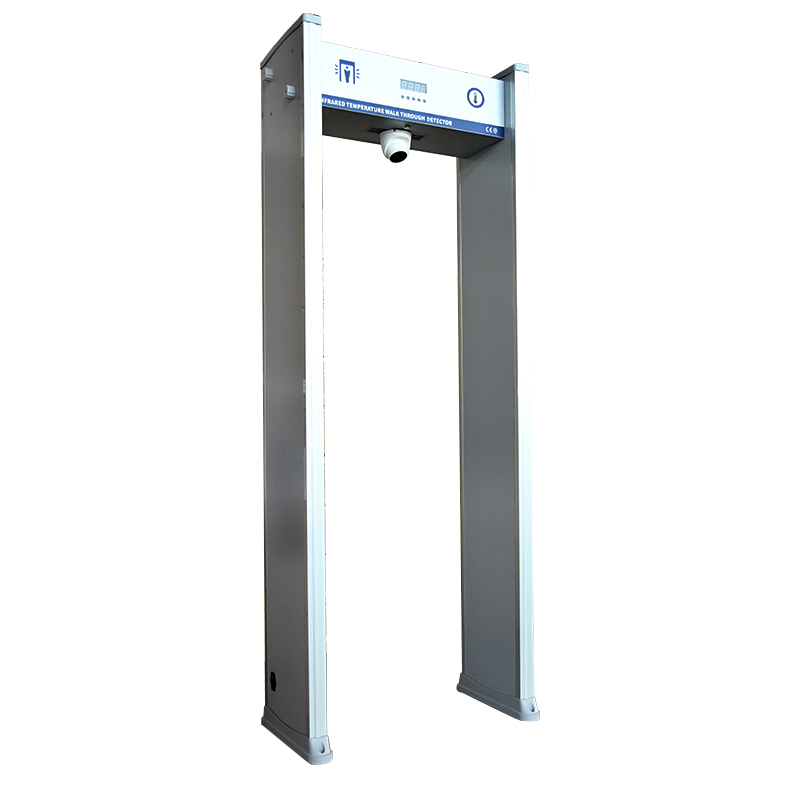

   安檢門電源接通后，紅外測溫設備自動接通并自檢，全部數碼管亮起后熄滅顯示為“L.O.”后，系統進入人體溫度測試，系統測試到體溫后，語音會播報體溫正常，屏幕會顯示溫度500MS，然后自動切換為檢測人數，檢測人數在重新開機后會自動清零。

  人體溫度的使用方法：
   A. 行人接近安檢門，并選擇最適合自己高度的探頭，將前額對準探頭，距離 5-15厘米，確保沒有頭發、汗水、帽子等的遮擋。
   B. 停留0.25S以上，會聽到語音聲（體表溫度在34.5-37.3攝氏度之間/體溫正常、此時面板顯示當前溫度，低于34攝氏度/請重測，高于37.3攝氏度/警報聲）。

2.安全手則：

請在使用前仔細閱讀本說明書。

本產品使用環境溫度是5-35℃，最佳環境溫度20-25℃。如果高于35℃一定要做降溫處理（如改到空調房等）。

請不要將本產品在太陽下暴曬或靠近火爐，更不能接觸到水。

額頭上的頭發，有汗，帽子或圍巾會影響測量數據準度。

請確認測量距離不要小于4cm,大于15cm范圍內。

如果用的是遠距離多點探頭，那還不能正對太陽光或光源。



3.技術指標

測量范圍	體溫模式:32℃-42.9℃ 表面模式：28℃-36℃
測量精度	環境溫度測量范圍值（Ta.）：0℃～50℃； 表面溫度測量范圍值（TO.）： 0℃-50℃（±0.5℃）
測量時間	0.25S
測量距離	4-15CM
最佳測量距離	5-10CM
顯示精度	±0.1℃
工作環境	5℃-35℃，相對溫度≤75%
存儲環境	-20℃-70℃，相對濕度≤75%















4、菜單操作說明

4.1、按鍵說明

面對數碼管，正面有四個按鍵，左起第一個按鍵為向上鍵/模式切換鍵（可切換to.ta.dst.pas四個模式，詳細說明見4.4）；第二個按鍵為向下鍵/數據查詢功能按鍵（可查看檢測人數，體溫異常人數），第三個按鍵為向左鍵，第四個按鍵位向右鍵，第五個按鍵為Enter鍵/確認鍵；

4.2、二級菜單說明（后綴加“★”不能隨意更改）：

（1）STAL：低溫報警閾值，默認值31.0℃；

（2）STAH：高溫報警閾值，默認值37.3℃；

（3）DSPL：屏幕選擇方式，有三種，DT.NU模式打開后設備在檢測完溫度以后會顯示0.5S的溫度值以后切換回顯示檢測人數；LO模式打開后，設備測試完后顯示0.5S的溫度值屏幕切換顯示LO；T.B.模式打開后，設備測試完體溫后屏幕顯示測試者結果直到測試下一個測試者再切換測試結果；默認值為DT.NU；

（4）DSPT：溫度顯示停留時間，默認值500MS；

（5）C-F：攝氏度華氏度切換，C為攝氏度，F(xiàn)為華氏度；

（6）REST：恢復出廠設置，ON/1是恢復出廠設置；OFF/0是默認值；

（7）FDn：軟件固件版本；

（8）CPbF：前級補償，可調整換算前的TO值，默認值0；★

（9）CPAF：后級補償，可調整換算后的體溫值，默認值0；★

（10）RLNS：繼電器常態設置,NO繼電器常開狀態；NC繼電器常閉狀態；

（11）RLTT：繼電器觸發類型，NONE：不觸發，NOR.：不報警觸發，ABNO：報警觸發；

（12）RLDT：繼電器觸發后持續時間，單位ms，默認200ms。



4.3、操作說明

  1、 按住“確認鍵”3-5秒，進入二級菜單，屏幕顯示STAL，松開“確認”按鍵；

2、按“向上”或“向下”鍵選擇需要調整的二級菜單，（按向上依次為：STAL—STAH—CPbF—DSPL—DSPT ----------------------可以返回到STAL；其中選擇你要修改的二級菜單后，按“確認鍵”一次進入二級菜單的調整數值（即三極菜單），按“向上”或“向下”鍵進行修改，調整完成后按“確認鍵”一次退出三級菜單，最長按“確認鍵”3-5秒可返回主介面并顯示“LO”。

   3、舉例說明：如需調整高溫報警值（默認值37.3℃）為38℃時，先按“確認鍵” 3-5秒一次進入二級菜單（顯示STAL），后按“向上鍵”一次顯示“STAH”再按“確認鍵”一次進入三級菜單顯示的是溫度值37.3℃，按“向上鍵”使顯示變?yōu)?8℃后按“確認鍵”一次保存調整數值退出三級菜單進入二級菜單此時數碼管顯示“STAH”，最后按住“確認鍵”3-5秒退出到LO模式，完成了高溫報警值的修改。













4.4、切換模式說明

4.4.1、按“向上鍵/模式切換鍵”可切換模式，按“向上鍵/模式切換鍵”四次，依次顯示LO體溫檢測模式；TO表面溫度測試模式；TA環境溫度；DST距離傳感器測試模式；第四個模式PAS模式為數據傳輸模式，按第五次切換回“LO”模式。此模式可在測溫模塊在測試時沒有動作（顯示數碼管無報警等變化）時，可按此按鍵切換到“TO表面溫度測試模式”看在此模式下測試，被測體在不同的距離下數碼管顯示的數值是否有變化，如有變化說明被測體溫度偏低從而造成測不到溫度；如果不是被測體溫度過低，那最切換到“TA環境溫度”模式下，看下環境溫度是否超過產品的上限值。

  4.4.2、按鍵為向下鍵/數據查詢功能按鍵（可查看檢測人數，體溫異常人數）,按一下向下鍵/數據查詢功能按鍵，屏幕顯示D.E.T然后顯示檢測人數，再按一次向下鍵/數據查詢功能按鍵屏幕顯示A.b.n自動跳轉顯示已檢測人數中溫度異常的人數，再按一次向下鍵/數據查詢功能按鍵屏幕顯示C.L.F，數據查詢模式下有測試到體溫會自動調轉回LO模式，不用手動退出。

















4.5、工程菜單說明

4.5.1、進入方法：長按“向上鍵/模式切換鍵”三秒進入工程菜單，進入后需停留1到2秒再進行操作，操作方式詳見4.3；

4.5.2、工程菜單說明

（1）To.Tb：體表溫度轉體溫算法選擇，默認算法已增加高低溫自動補償轉換，不建議自行更改，默認值為1；

（2）To.Ta：體表溫度轉體溫算法自動切換室溫值，默認值25；

（3）TA.Df: 傳感器表面溫度與環境溫度差值，溫度減少差值，比例1比0.1，默認值-2.0;

（4）DST：最遠測試距離調節，單點默認值15，點陣探頭默認值100；★

（5）DST.：最短測試距離調節，單點這個菜單沒有作用，默認值為0；點陣探頭可調整探頭的最短測試距離，不需要距離傳感器可調成0關閉距離傳感器（當設備在室外時距離傳感器受到干擾無法正常工作時可關閉），默認值40；★

（6）SEEr: 設置探頭的最大發射率，單點探頭不需要調試，默認值0.96；★

（7）SEEr.: 設置探頭最小發射率，單點探頭不需要調試，默認值0.8；★

（8）SENC:設置探頭數量，上電自動硬件識別，不需要設置，默認值5；★

（9）SEST：設置探頭類別，單點默認值5.0，點陣探頭621默認55.1；點陣探頭641默認值為55.2；點陣探頭640探頭默認值為55.3；★

（10）SESA：多個探頭時設置每一個探頭的通訊地址，已做硬件識別無需設置，默認值0；

（11）SrFr: 設置刷新速率，默認值8；★

（12）SETT: 設置探頭檢測時間，單點探頭默認值300MS，點陣探頭默認250MS；

（13）FL: 溫度映射功能，多用于天氣寒冷的地方，三個模式ON為打開，OFF為關閉，AUTO為設備根據探頭先測試到的環境溫度值自動映射，默認值ON；★

（14）FLTA: 打開溫度映射功能的室內溫度值，默認值25；★

（15）FLOS：打開溫度映射表面溫度起始值，默認值27.5；★

（16）FLOE: 打開溫度映射表面溫度結始值，默認值36.2；★

（17）FL1S: 溫度重映射起始值，默認值36.2；★

（18）FL1E: 溫度重映射結束值，默認值36.5；★

（19）FLTn：過濾最高溫度個數，默認值1.0；★

（20）TB.AT:關聯紅外時，體溫數據有效持續時間，默認通過時間，默認值為10S；

(21)RL.DB：關聯紅外時抖動處理時間，默認值為100MS；

（22）RFLT：發射溫度，調整傳感器誤差，默認值為0；

（23）TB.AB：體溫異常報警次數，默認值為2；

(24)SND.T:語音類型選擇,CH為中文，EN為英語，POL為波蘭語，GER為德語，KOR為韓語，tuk為土耳其語，默認為英語EN；

（25）SND.L：語音音量調節，默認值85；

（26）SND.P：語音播報測試，可測試播報的語音，boot為設備啟動開機音樂，rest為提示重測語音，ABN為報警語音，NOR為體溫正常語音；

（27）Tb.UP：溫度可測試最高值限定，默認值為40度；









4.5 接線圖
